产品简介

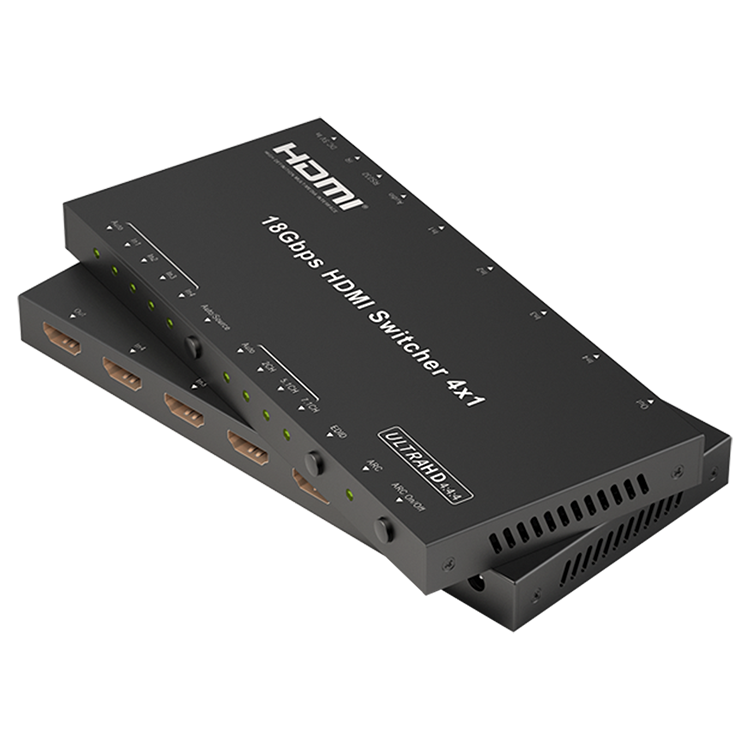

SH-B41AR 是一款支持 HDMI2.0 4K 信号 4 进 1 出带音频解嵌和 RS232 控制的切换器。

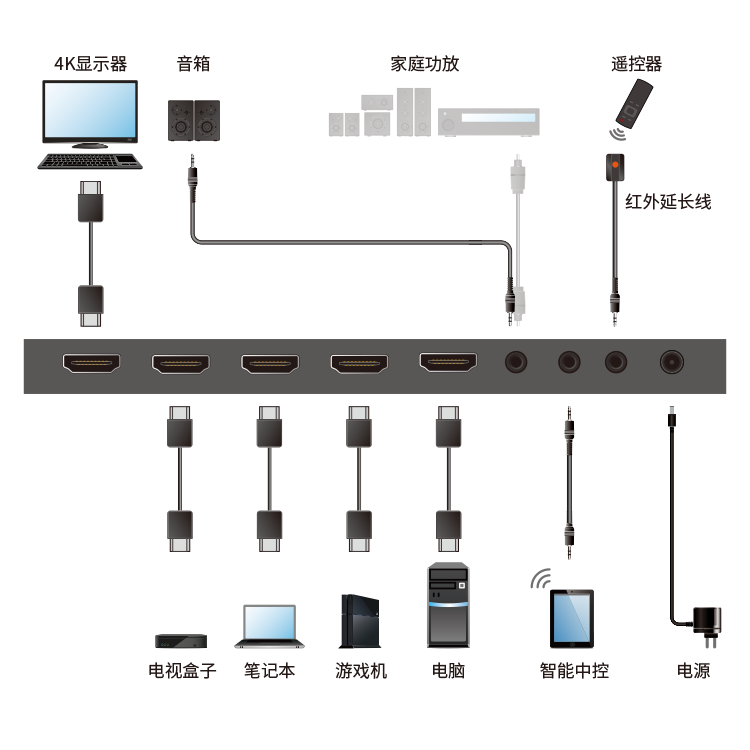

可将四路最高 HDMI2.0 4K@60Hz 4:4:4 真4K 分辨率的任意一路输入信号输出给目标设备。支持 3D、ARC 和 CEC。当插入信号时自动切换当前信号到输出，也可以通过 RS232、红外遥控器或前面板按键进行控制切换。支持直通传输 HDMI2.0 常用内嵌音频格式，也可将 HDMI 内嵌立体声数字音频解嵌为 3.5 模拟立体声音频输出给音箱或耳机。SH-B41AR 还支持音频 EDID管理。

产品特性

■ 支持 4 进 1 出信号切换
■ 支持最高 4K@60Hz 8bit RGB，YCbCr 4:4:4 分辨率
■ 支持 3D、ARC 和 CEC
■ 支持最高 7.1 通道的 HDMI 常用音频数据，如 LPCM、 Dolby TrueHD、DTS-HD、Master Audio 等
■ 支持 HDMI 内嵌音频解嵌为 3.5 光纤数字或 3.5 模拟立体声音频
■ 支持 ARC 音频回传功能
■ 支持 EDID 管理功能：自动、2CH、5.1CH、7.1CH
■ 前面板带 LED 状态指示灯，直观了解运行状态
■ 支持插入自动切换、按钮切换、遥控器切换和 RS232 指令切换
■ 所有端口有完善的 ESD 静电保护
■ 分体式外置电源

HDMI2.0 四进一出切换器
可管理信号	HDMI、DVI、内嵌音频、HDCP2.2、HDCP1.4
数据带宽	TMDS每通道最高6Gbps
色彩空间	RGB，YCbCr 4:4:4/4:2:2
色深	8 bit
支持分辨率	720P至4096x2160P@60Hz
传输距离(24AWG)	4K@60≥5米，4K@30≥10米，1080P@60≥15米
多媒体接口	视频 - 输入 HDMI Type-A x4(母座)，输出 HDMI Type-A x1(母座) 音频 – 输入无，输出3.5插孔(Toslink光纤/3.5模拟立体声共用)
控制接口	RS232 – 3.5 插孔 IR – 3.5 插孔
外观尺寸(WDH)	1808511.6mm
机柜安装	托盘放置
净重(裸机)	≈0.3kg
典型功耗	0.5 至 2.5
散热方式	被动式无风扇
电源接口	DC 5V、1A（5.5*2.5MM母座），分体式外置电源，AC100–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 60℃( -4℉ 至 140℉)，工作 0℃ 至 40℃( 32℉ 至 104℉)
环境湿度	存储 20%至90% (无凝露)，工作 20%至90% (无凝露)
工作噪音	≤22DB
材质颜色	金属外壳，黑色

用户手册

SH-B41AR 产品中文说明书【会员下载】
