产品简介

NH-BS22ARNU-TR 是一款基于万兆以太网采用 SDVoE 技术的结构化极清信号编解码光电一体编解码器。

支持最高 4K@60Hz 4:4:4 视觉无压缩、零帧延迟传输，提供用于回显的 H.26x辅流。支持视频转换、无缝切换、拼接墙和多画面分割功能。直通模式下支持 HDR10/12 以及最高 7.1 通道数字音频。配备的音频混解技术可以让多通道音频混缩为模拟立体声输出。同时还支持千兆网络、双向红外、RS-232 和 USB2.0 KVM 信号的传输和路由。

可以配对使用，也可以配合 NG-CTL100D 4K 结构化同步器连接 10G IP 交换机完成大规模复杂的音视频及控制信号路由。

配套 NG-HCTL800 结构化控制主机可以以所见即所得的方式对视频系统进行可视化管理，还可将环境设施融入可视化系统进行智能集中控制管理。

产品特性

■ 光电收发一体终端，可根据需要灵活设置为发送终端或接收终端
■ 光口、电口自动侦测（优先级可配置），实时互备，光电切换不影响系统运行
■ 兼容HDMI 2.0b 和HDCP 2.2规范，支持18Gbps 4K@60Hz RGB 4:4:4 及以下信号输入输出
■ 作为发送终端时提供HDMI2.0本地环出接口，作为接收终端时提供本地HDMI2.0输入，与发送端信号切换输出
■ 支持无缝切换、多屏拼接和最多单屏25画面分割，瞬时切换，无黑屏、闪屏现象
■ 信号无压缩传输，端到端延时不超过1毫秒（零帧）
■ 提供模拟立体声接口，可根据需要配置为输入或输出
■ 提供双向红外、双向RS-232、1000Mbps以太网同步传输
■ 支持USB KVM传输和切换，具备2个USB Type-A接口和1个USB Type-B接口，可选配支持USB 2.0数据
■ 内置H.264/H.265编码器，支持实时画面回显预览
■ 支持最高 7.1 通道的 HDMI 常用音频数据，如 LPCM、Dolby TrueHD、DTS-HD、Master Audio、Dolby Atmos 等
■ 支持 EDID 管理功能
■ 具备电源、工作状态、连接状态、视频状态、USB状态、工作模式状态指示灯，信号状态和格式可实时反馈
■ 可点对点传输，也可配合通用标准万兆光电口网络交换机组建大型系统
■ 支持TCP/IP, Web GUI和APP控制，配置控制器可接受第三方控制
■ 端口具备完善的 ESD 静电保护；
■ 分体式外置电源；

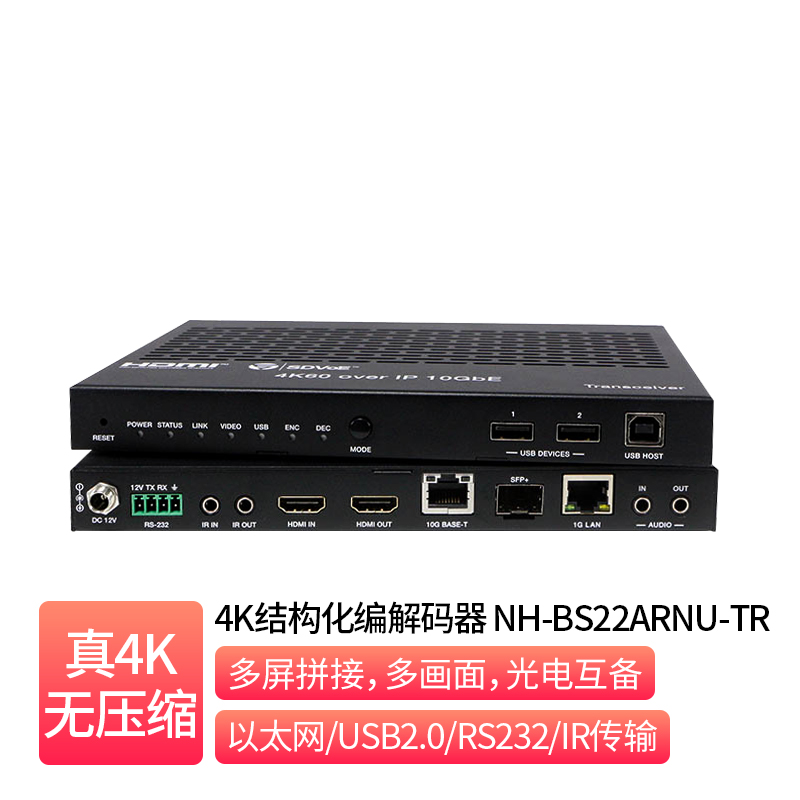

4K 结构化编解码器 NH-BS22ARNU-TR
HDMI 兼容性	HDMI 2.0b
HDCP 兼容性	HDCP 2.2 / 1.x
视频带宽	18Gbps(594Mhz)
视频编码标准	SDVoE / H.265 / H.264
视频网络带宽	10G
网络传输距离	100米（CAT5E/6/6A/7）, 300米 ~20千米(视光模块而定)
HDMI传输距离 *优质高速线缆	1080P60/15米, 4K30/10米, 4K60/5米
IR电平	12Vp-p
IR 频率	宽频 20k – 60kHz
视频分辨率	480i ~ 1080P@50/60Hz, 4K@24/30Hz, 4K@50/60Hz
色彩空间	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YUV 4:2:0
色彩深度	8bit, 10bit, 12bit
HDR	4K30 Dolby vision, HDR 10, HDR10+, HLG
音频格式	LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X DTS HD Master

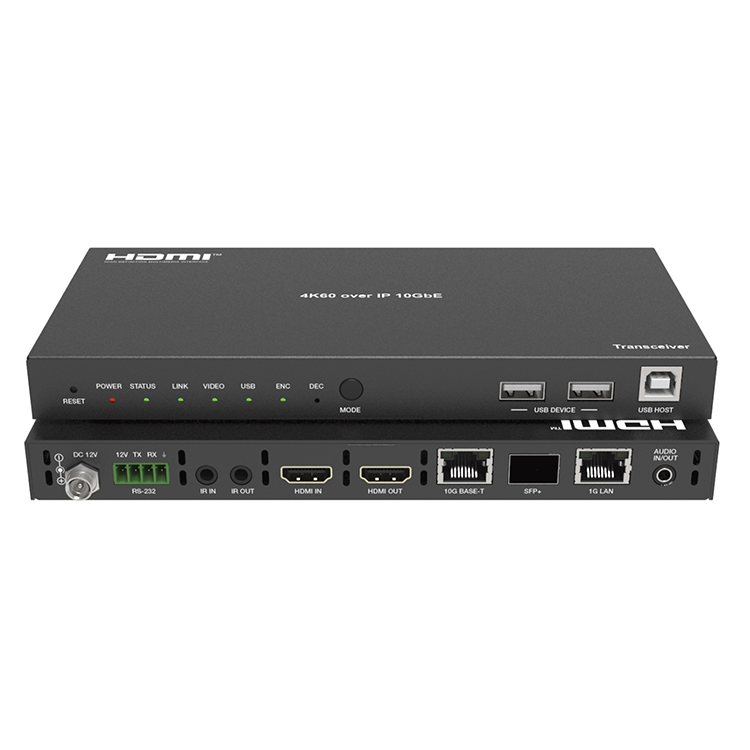

电气接口	1x 物理按键 1x HDMI 输入 [ Type-A, 19 针母座 ] 1x HDMI 输出 [ Type-A, 19 针母座 ] 1x Audio 输入 [ 3.5耳机接口 ] 1x Audio 输出 [ 3.5 耳机接口 ] 1x 10G光模块插口 [ SFP+ 规格] 1x 10G LAN [ RJ45] 1x 1G LAN [ RJ45 ] 1x RS232 [3.81mm 4针凤凰座 ] 1x IR 输入 [ 3.5 耳机接口, 12V IR ] 1x IR 输出 [ 3.5 耳机接口, 12V IR ] 1x USB 主机 [ Type-B, 4针母座 ] 2x USB 设备 [ Type-A, 4针母座 ]
外壳材质	金属外壳
颜色	黑色
尺寸	204mm[长] x 134mm[宽] x 21.5mm[高]
重量	≈1.2Kg
电源适配器	输入 AC100-240V 50/60Hz 输出 DC12V/2.5A [可锁定5.5/2.1 ]
功耗	≈12W
环境温度	工作 0℃ 至 40℃( 32℉ 至 104℉) 仓储 -20℃ 至 60℃( -4℉ 至 140℉)
环境湿度	20% 至 90% (无凝露)
散热方式	被动式散热(无风扇)
工作噪音	≤24dB，距机箱1米处测得
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
符合认证	CE、FC、RoHS
