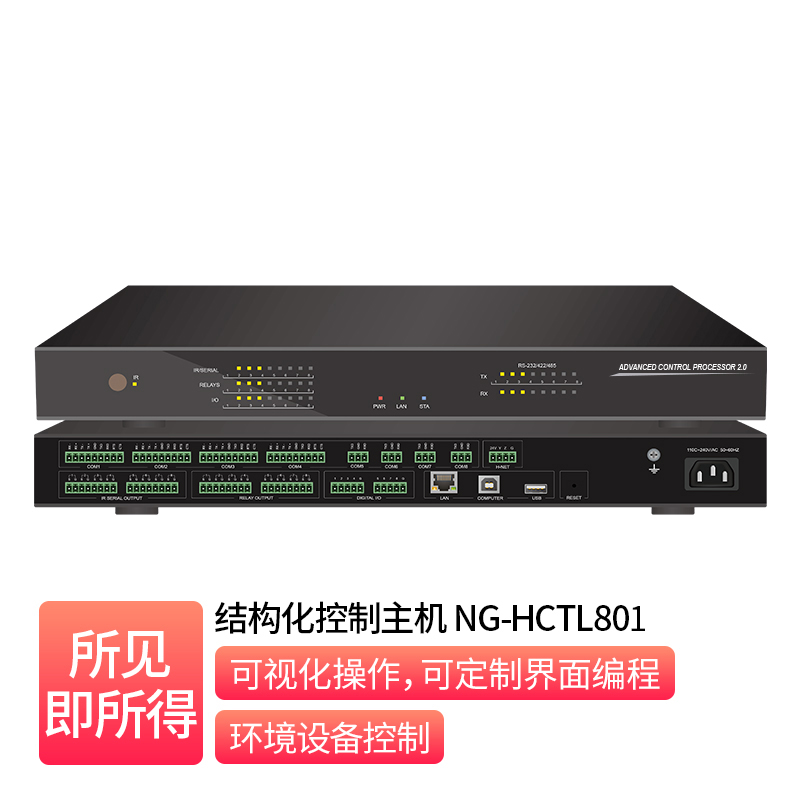

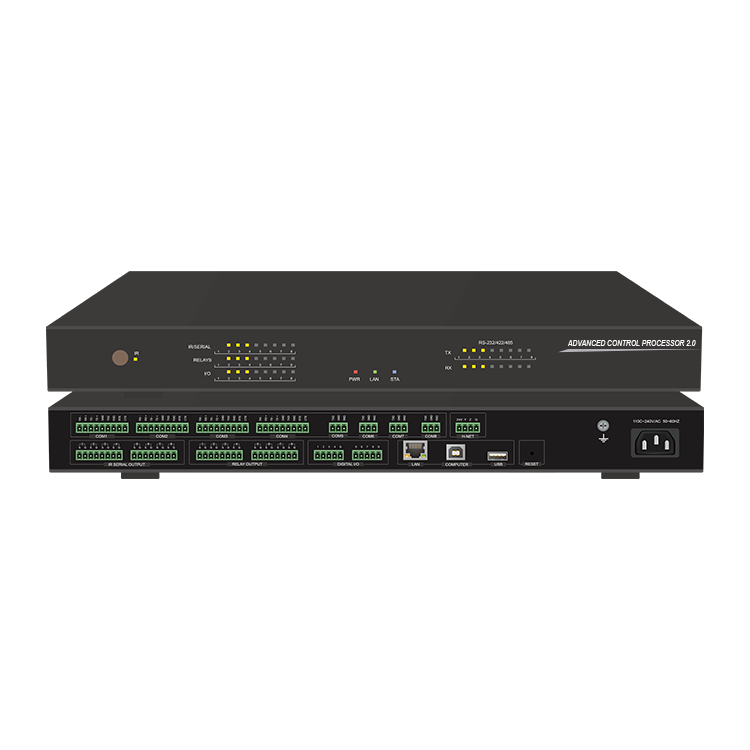

结构化控制主机 NG-HCTL801

CPU

ARM Cortex-A53 1.8GHz

操作系统

Android 9 linux

内存

2GB DDR4 RAM

闪存

8GB EMMC Flash

指示灯

1x IR学习指示灯

1x 电源指示灯

1x 网络指示灯

1x 系统运行指示灯

8x 双向串口TX端口指示灯

8x 双向串口RX端口指示灯

8x IR/Serial端口指示灯

8x Relay端口指示灯

8x I/O端口指示灯

电气接口

1x 复位按钮 + 1x IR 接收窗

4x COM [ 9-pin凤凰端子 ]，双向 RS-232/422/485 串行通讯口

4x COM [ 3-pin凤凰端子 ]，双向 RS-232串行通讯口

8x IR/SERIAL [ 8-pin凤凰端子x2 ]，红外端口(20k-60kHz)或单向RS-232(0-5v)串行通讯口

8x Relay [ 8-pin凤凰端子x2 ]，隔离低压继电器，常开触点，最大承载2A/30VDC, 1A/125VAC

8x I/O [5-pin凤凰端子x2 ]，数字信号输入口(0-24V)

1x LAN [ RJ45接口 ]，10M/100M/1000M以太网接口

1x USB Device [ Type-A ]

1x USB Host [ Type-B ]

1x H-NET [4-pin凤凰端子]，总线接口

颜色材质

黑色，金属外壳

尺寸

440mm[长] x 200mm[宽] x 44mm[高]

重量

2.1g

供电电源

输入 AC100-240V 50/60Hz

功耗

单机7 W + Max 48W(H-NET总线设备)

环境温度

工作 0℃ 至 40℃( 32℉ 至 104℉)

仓储 -20℃ 至 60℃( -4℉ 至 140℉)

环境湿度

10% 至 90% (无凝露)

散热方式

被动式散热(无风扇)

ESD保护

±8kV (空气放电) , ±4kV (接触放电)

符合认证

CE、FC、RoHS
