16x16 模块化机箱-玩视 VANCSYS

产品简介

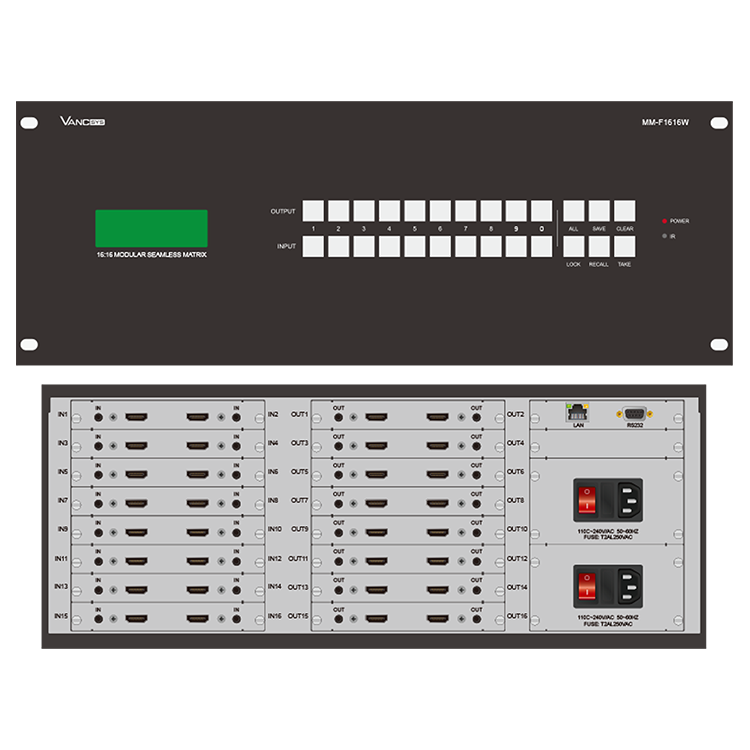

MM-F1616W 是一款模块化矩阵机箱，可管理最多16路输入和16路输出信号，能支持最大4x4的任意拼接显示。支持最高 4K@60Hz 4:4:4 真4K分辨率，可管理的信号涵盖 HDMI、DVI、DP、SDI、VGA、YPbPr、CVBS、数字音频、模拟音频、HDBaseT、H.26x等，能提供交叉无阻塞的无缝切换，具备双冗余电源。产品适用于信号类型多样、设备位置分散以及对产品功能和稳定要求严格的场所。

产品特性

■ 支持混合安装 8 张输入板卡和 8 张输出板卡；
■ 支持 4K@60Hz 4:4:4 信号和 EDID 管理；
■ 支持最大 4x4 任意画面拼接功能；
■ 支持无缝切换，无黑屏/抖动/撕裂/卡顿；
■ 支持输入信号上变换功能，输出分辨率可设置；
■ 前面板带 LCD 显示屏，支持按键菜单操作；
■ 支持前面板按键、RS232、TCP/IP 控制；
■ 标准4U高度，双冗余电源，支持掉电记忆功能；

	MM-F88W	MM-F1616W	MM-F3636W	MM-F8080W	MM-F140140W
HDMI2.0 4K 无缝切换	√	√	√	√	√
多屏拼接数	最大 4x2	最大 4x4	最大 6x6	最大 8x10	最大 10x14
I/O 板卡插槽数	4 进, 4 出	8 进, 8 出	18 进, 18 出	40 进, 40 出	70 进, 70 出
冗余电源	√	√	√	√	√
可自定义矩阵规模	2x2 至 8x8	2x2 至 16x16	2x2 至 36x36	2x2 至 80x80	2x2 至 140x140
机箱高度	2U	4U	8U	16U	29U
电源数量	2	2	2	4	4
电源支持热插拔	√	√	√	√	√
电源功耗 1	32W	64W	128W	256W	512W
散热方式	主动式风扇散热	主动式风扇散热	主动式风扇散热	主动式风扇散热	主动式风扇散热
机柜安装	支持，2RU	支持，4RU	支持，8RU	支持，16RU	移动式机柜 29RU
带机架耳朵尺寸：	48336589mm	483365178mm	483365356mm	483365712mm	4833651291mm
净重 2	≈9kg	≈13kg	≈23kg	≈44kg	≈103kg
工作噪音	≤36db	≤36db	≤43db	≤50db	≤62db
1 HDMI 2K 板卡满配 2 含电源，但不含输入输出板卡
全系机箱通用参数：
可管理信号	HDMI、DVI、SDI、VGA、YPbPr、CVBS、HDBaseT、光纤、H.26x
数据带宽	18G，TMDS 每通道 270Mbps 至 6Gbps
支持分辨率	480i 至 4096x2160P@60Hz
控制口 RS232	DB9 孔，波特率 9600，无校验位，8 数据位，1停止位
控制口 LAN	RJ45,10/100Mbps 自适应，DHCP 或静态地址，默认 IP：192.168.0.247
电源范围	单相三线 D 型座，AC100–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 60℃( -4℉ 至 140℉)，工作 0℃ 至 40℃( -32℉ 至 104℉)
环境湿度	存储 20% 至 90% (无凝露)，工作 20% 至 90% (无凝露)
材质颜色	金属外壳，黑色
符合认证	CCC、CE、CF、RoHS
