产品简介

NH-BH11AR-T 是一款基于以太网交换，采用 H.264/265技术的结构化高清信号编码器。

视频分辨率最高支持 1200P@60Hz 输入，提供最高 1200P@60Hz HDMI 的 H.265/264 格式视频流。可以将模拟立体声嵌入 HDMI，也可以将 HDMI 内嵌立体声音频在本地解嵌输出。面板带通道切换按键，支持双向RS-232控制传输，支持 POE 远程供电。

与 NH-BH 系列 2K 结构化解码器可配对使用，也可以配合 NG-CTL100H 2K 结构化同步器连接 1G IP 交换机完成大规模复杂的音视频及控制信号路由。

配套 NG-HCTL800 结构化控制主机可以以所见即所得的方式对视频系统进行可视化管理，还可将环境设施融入可视化系统进行智能集中控制管理。

产品特性

■ 基于以太网信号交换，兼容HDCP1.4；
■ 支持视频最高1200P@60Hz输入；
■ 可提供 H.264、H.265两种视频流；
■ 支持同步传输视频、音频、RS232信号；
■ 支持单播、组播、虚拟矩阵功能；
■ 支持LPCM 2.0, 32/44.1/48KHz音频；
■ 带模拟立体声音频输入和输出；
■ 支持EDID管理功能；
■ 支持智能组网，便于快速安装和部署；
■ 支持面板按钮、控制盒、WEB、TCP/IP 控制；
■ 支持第三方控制，开放控制协议；
■ 所有端口有完善的ESD静电保护；
■ 分体式外置电源或PoE远程供电；

2K 结构化编码器 NH-BH11AR-T
HDMI 兼容性	HDMI 1.4
HDCP 兼容性	HDCP 1.4
视频带宽	4.95Gbps
视频编码标准	H.265 / H.264
传输距离	100米（CAT5E/6/6A/7）
视频分辨率	最高 1920x1200@60Hz 4:4:4
色彩空间	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
色彩深度	8bit, 10bit, 12bit(1080P@60Hz)
音频格式	LPCM 2.0CH(32/44.1/48KHz)

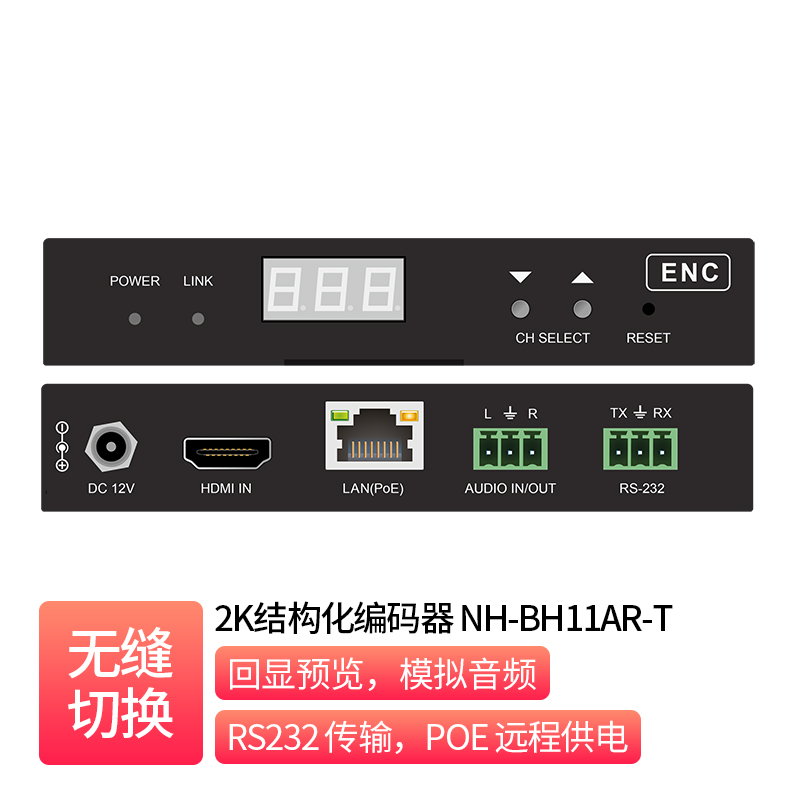

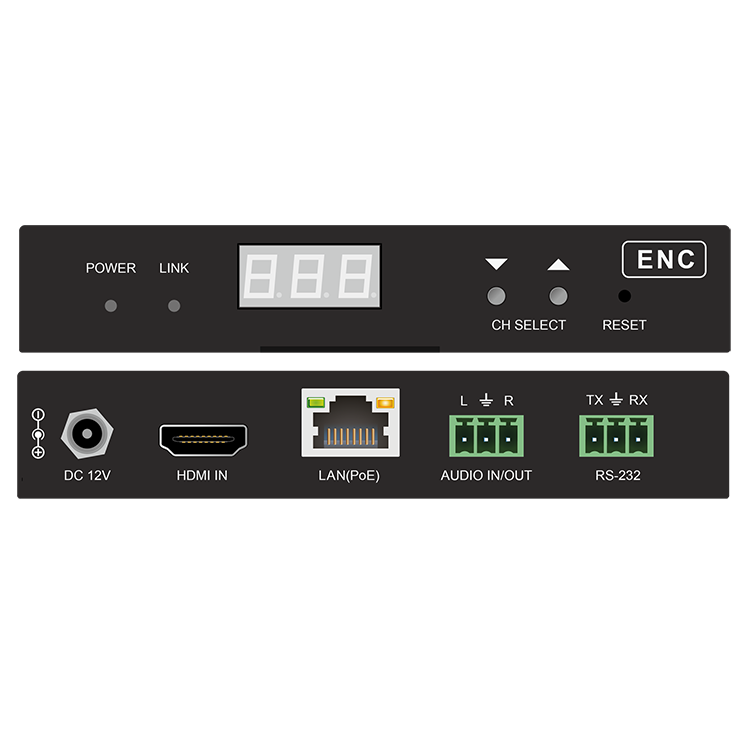

电气接口	3x 物理按键 + 数码LED 1x HDMI 输入 [ Type-A, 19 针母座 ] 1x Audio 输入/输出 [ 3针凤凰座 ] 1x LAN [ RJ45, 支持PoE ] 1x RS232 [ 3针凤凰座 ]
外壳材质	金属外壳
颜色	黑色
尺寸	120mm[长] x 95mm[宽] x 21.5mm[高]
重量	305g
电源适配器	输入 AC100-240V 50/60Hz 输出 DC12V/1A [可锁定5.5/2.1 ]
功耗	≈2.88W
环境温度	工作 -10℃ 至 45℃( 14℉ 至 113℉) 仓储 -20℃ 至 60℃( -4℉ 至 140℉)
环境湿度	20% 至 90% (无凝露)
散热方式	被动式散热(无风扇)
工作噪音	≤24dB，距机箱1米处测得
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
符合认证	CE、FC、RoHS

用户手册

NH-BH11AR-T 产品英文说明书【会员下载】
