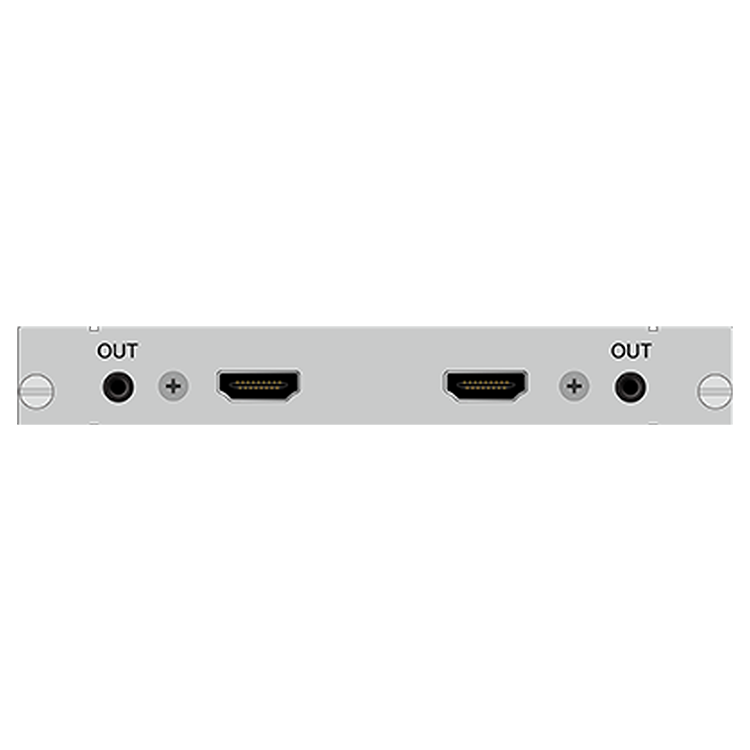

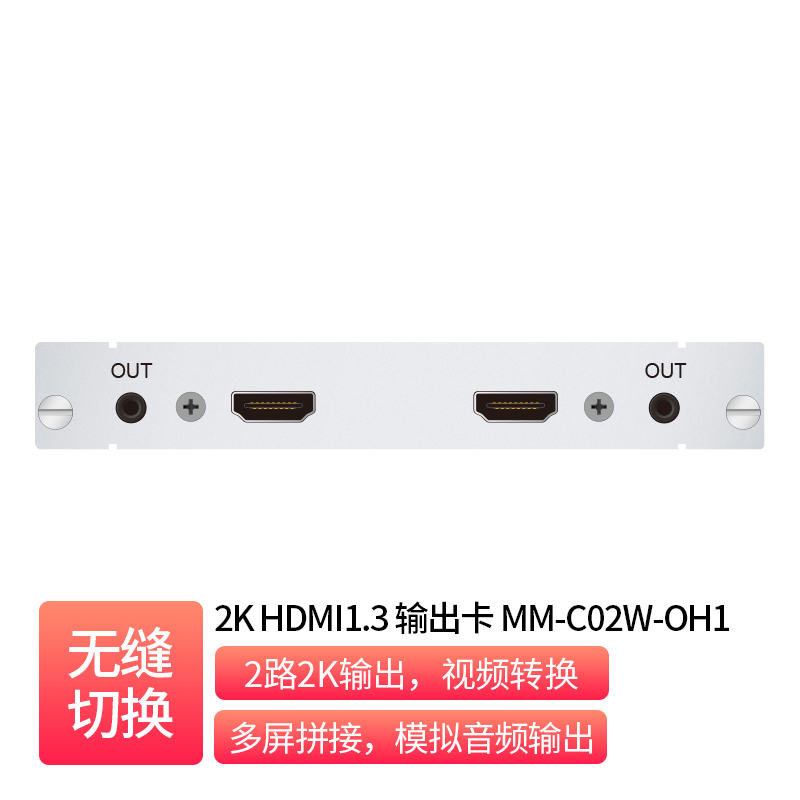

MM-C02W-OH1 模块化输入板卡 – 参数表

信号规模

- 2通道 HDMI输出, 2通道模拟音频输出

视频类型

- HDMI1.3, DVI1.0，兼容HDCP

分辨率

- 800x600, 1024x768, 1280x720, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050, 1600x1200, 1920x1080, 1920x1200

色彩空间

- RGB 或 RCbCr 4:4:4/4:2:2/4:2:0

音频类型

- PCM2.0 通道数字内嵌音频或模拟立体声音频解嵌

数据带宽

- 4.95Gbps，TMDS 每通道最高 1.65Gbps

无缝切换

- 支持，最高 HDMI1.3 2K@60Hz 4:4:4

多屏拼接

- 支持，最大拼接数量视矩阵机箱而定

扩展支持

- HDCP 管理，EDID管理，模拟音频解嵌

接口端子

- HDMI：Type-A 19pin 母座

- 音频：3.5mm 立体声插孔

电源功耗

- ≈2W

散热方式

- 被动式散热

外观尺寸

- 129 x 148 x 20mm (宽x深x高)

净重

- ≈0.2kg

ESD保护

- ±8kV (空气放电) , ±4kV (接触放电)

环境温度

- 工作 0℃ 至 40℃( -32℉ 至 104℉)，存储 -20℃ 至 60℃( -4℉ 至 140℉)

环境湿度

- 20% 至 90% (无凝露)

符合认证

- CE、CF、RoHS
