产品简介

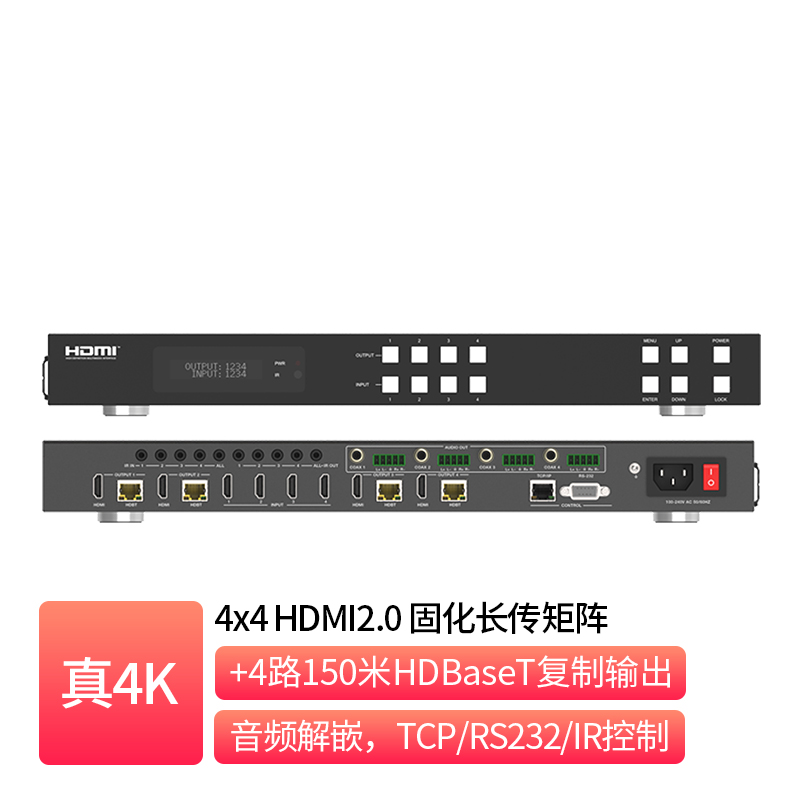

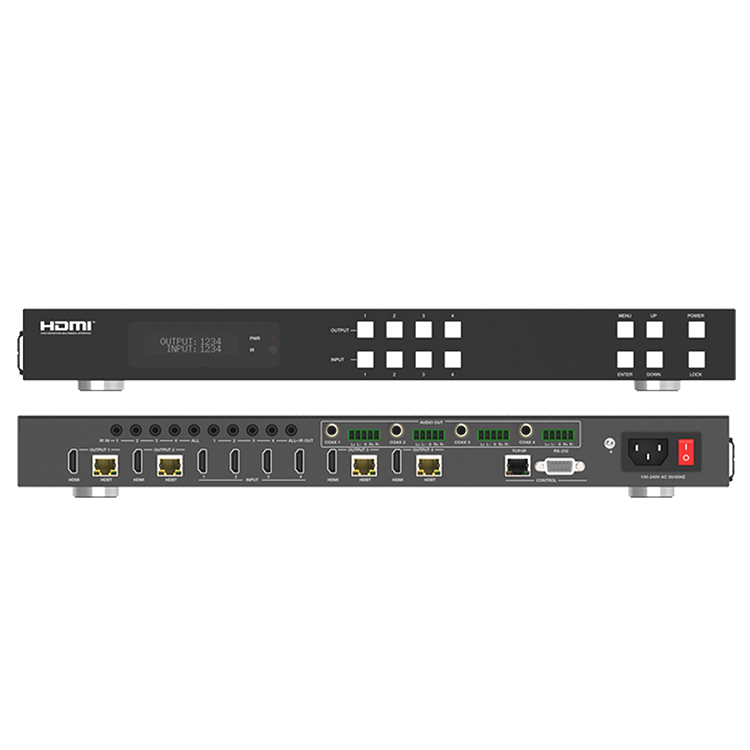

MH-B44A-1T15 是一款 HDMI 2.0 4K 信号 4 进 4 出带 150 米长传输出的视频切换矩阵。
可以同时接入 4 个 HDMI 输入源设备，并任意输出到 4 个 HDMI 输出，各输出口各额外提供 1 路 HDBaseT 复制字输出，最远 150 米传输距离。视频通道带宽高达 18Gbps，分辨率达到 4K2K@60Hz 4:4:4。输出端可将 HDMI 内嵌音频解嵌为 SPDIF 同轴数字或平衡式模拟立体声输出，内置 4x4 IR 路由，支持多种控制方式。

产品特性

■ 支持 4 x 4 HDMI 信号管理和路由，输出各带 1 路HDBaseT 复制输出，4K 最远 120米、1080P 最远 150 米传输
■ 支持 HDMI 2.0，HDCP 2.2 标准，支持 HDR10, HDR10+, Dolby Vision, HLG
■ 支持视频格式达到 4K@60Hz 8bit RGB/YCbCr4:4:4
■ 输出端支持 4K 信号缩放到 1080P 再输出
■ 支持最高 PCM7.1 通道的 HDMI 常用音频数据，如 LPCM, Dolby TrueHD and DTS-HD Master Audio 等
■ 支持 HDMI 剥离音频通过同轴 SPDIF 或模拟立体声输出
■ 支持 EDID 管理功能；
■ 前面板带 LCD 显示屏，支持按键菜单操作、应用程序、WEB、IR、RS232、TCP/IP 控制
■ 所有端口有完善的ESD静电保护
■ 支持为 HDBaseT 接收器 PoC 远程供电
■ 内置一体式电源

MH-B44A-1T15

可管理信号	HDMI、DVI、内嵌音频、HDCP2.2
数据带宽	TMDS 每通道最高 6Gbps
色彩空间	RGB，YCbCr 4:4:4/4:2:2/4:2:0
色深	8 bit、10 bit、12-bit
支持分辨率	输入480P 至 4096x2160P@60Hz，输出 720P 至 3840x2160@60Hz
传输距离(24AWG)	4K@60 ≥ 120米(HDBaseT)，1080P@60 ≥ 150米(HDBaseT)
多媒体接口	视频 - 输入 HDMI Type-A(母座)，输出 HDMI Type-A(母座) + RJ45 (HDBaseT) 音频 - 输入无，输出 SPDIF 同轴 + 5 pin凤凰端子
控制接口	RS232 - DB9母座(115200.N.8.1)， 3pin 凤凰座(HDBaseT透传) LAN - RJ45(母座)，10/100Mbps 自适应，DHCP 或静态地址，默认IP：192.168.1.100 IR - 3.5 插孔
外观尺寸(WDH)	主机: 44020044.5，接收器: 1406518mm
机柜安装	支持，1RU
净重(裸机)	≈3.1kg(主机），≈0.16kg x4(接收器）
典型功耗	≈60W
散热方式	主动式风扇散热
电源	单相三线 D 型座，内置电源，AC110–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 60℃( -4℉ 至 140℉)，工作 0℃ 至 40℃( 32℉ 至 104℉)
环境湿度	20% 至 90% (无凝露)
工作噪音	≤ 36DB
材质颜色	金属外壳，黑色
符合认证	CE、FC、RoHS

用户手册

MH-B44A-1T15 产品英文说明书【会员下载】
