产品简介

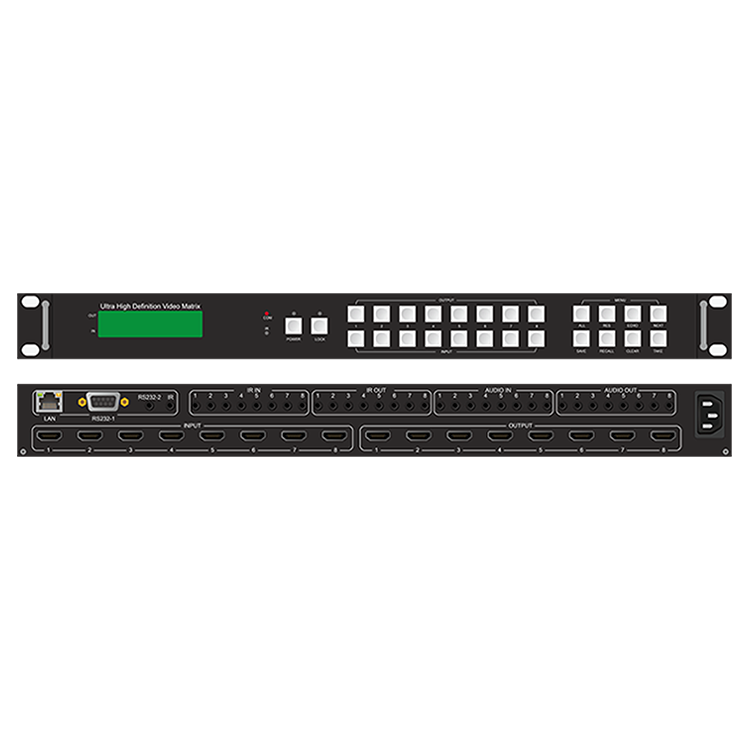

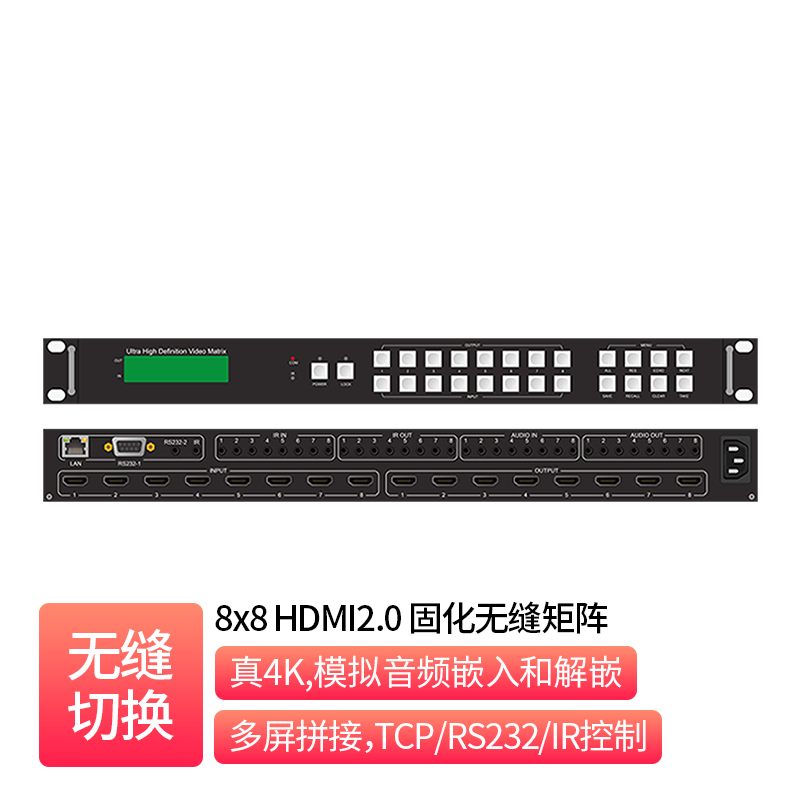

MH-B88AW 是一款 HDMI 2.0 4K 信号 8 进 8 出的视频无缝切换矩阵。
可以同时接入 8 个 HDMI 输入源设备，并任意输出到 8 个 HDMI 目标终端上，每一路信号通道的带宽达到 18Gbps，分辨率达到 4K2K@60Hz 4:4:4，支持瞬时无缝切换，无黑屏和抖动，输出端口也支持拼接墙输出。矩阵能在输出端将 HDMI 内嵌立体声音频解嵌为模拟立体声输出，支持多种控制方式。

产品特性

■ 支持 8x8 路输入输出信号的管理和路由
■ 支持 HDMI 2.0，HDCP 2.2 标准
■ 支持视频格式达到 4K@60Hz 8bit RGB/YCbCr4:4:4
■ 瞬时无缝切换，无黑屏和抖动
■ 支持拼接墙功能
■ 支持接收符合 HDMI 规格的 PCM2.0 音频数据或接入模拟立体声音频并嵌入 HDMI 同步传输
■ 支持 HDMI 内嵌音频解嵌为 3.5 模拟立体声音频输出
■ 支持 EDID 管理功能
■ 带 8x8 反向IR控制信号同步切换
■ 前面板带 LCD 显示屏，支持按键菜单操作
■ 支持前面板按键、WEB、RS232、TCP/IP 控制
■ 支持第三方控制，开放控制协议
■ 所有端口有完善的ESD静电保护
■ 一体式内置电源

MH-B88AW
可管理信号	HDMI、DVI、内嵌音频、HDCP2.2
数据带宽	TMDS 每通道最高 6Gbps
色彩空间	RGB，YCbCr 4:4:4
色深	8 bit
支持分辨率	输入480P 至 4096x2160P@60Hz，输出 720P 至 3840x2160@60Hz
传输距离(24AWG)	4K@60 ≥ 5米，4K @30 ≥ 10米，1080P@60 ≥ 15米
多媒体接口	视频 - 输入 HDMI Type-A(母座)，输出 HDMI Type-A(母座) 音频 - 输入 3pin 凤凰座，输出 Toslink 光纤数字（母座） + 5pin 凤凰座
控制接口	RS232 - DB9 孔，波特率 9600，无校验位，8 数据位，1 停止位 LAN - RJ45(母座)，10/100Mbps 自适应，DHCP 或静态地址，默认IP：192.168.0.247 IR - 3.5 插孔
外观尺寸(WDH)	不带机柜安装耳朵 43020044mm，带机柜安装耳朵 48320044mm
机柜安装	支持，1RU
净重(裸机)	≈4.2kg
典型功耗	70 至 90W
散热方式	主动式风扇散热
电源	单相三线 D 型座，带开关，内置电源，AC110–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 70℃( -4℉ 至 158℉)，工作 0℃ 至 40℃( 32℉ 至 104℉)
环境湿度	存储 20% 至 90% (无凝露)，工作 10% 至 90% (无凝露)
工作噪音	≤ 36DB
材质颜色	金属外壳，黑色
符合认证	CE、FC、RoHS
