产品简介

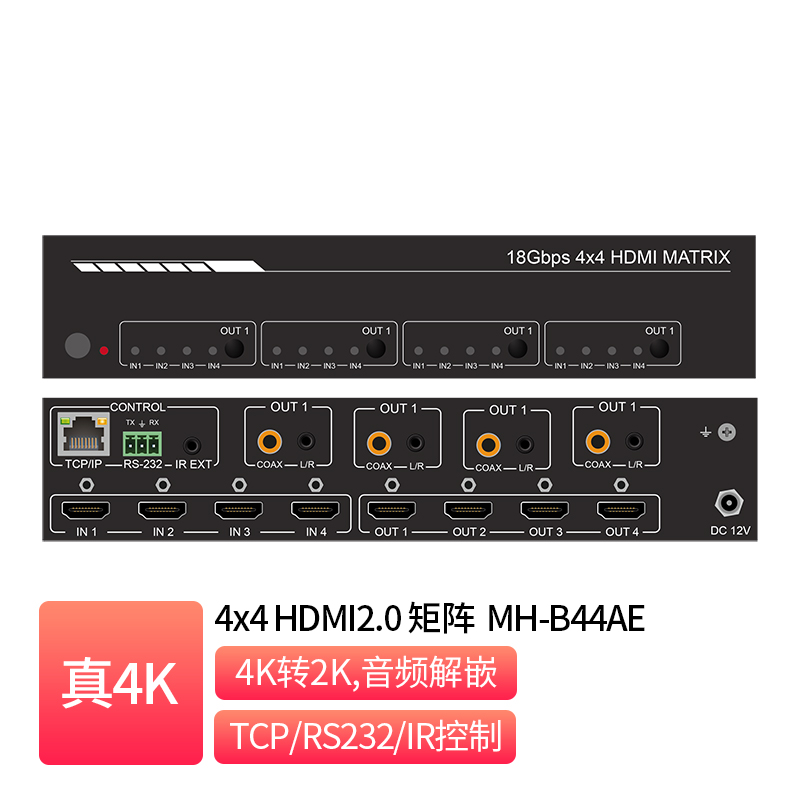

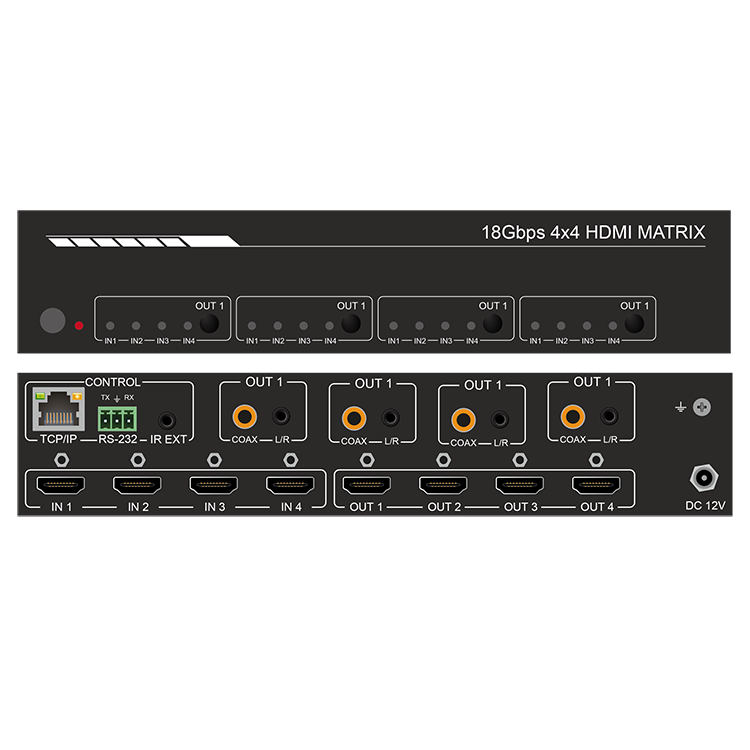

MH-B44AE 是一款极清信号输入输出的视频信号路由设备，可管理最多 4 路输入和 4 路输出信号，支持最高HDMI2.0 4K@60Hz 4:4:4 真 4K 分辨率，每个输出口都可以将 4K 视频缩放到 1080P 再输出。矩阵能在输出端将 HDMI 内嵌音频解嵌为 S/PDIF 同轴数字或模拟立体声输出。当开启 ARC 音频时，矩阵可以将返回音频从S/PDIF 数字同轴接口解嵌输出。

产品特性

■ 支持4路HDMI输入和4路HDMI输出，输出端支持4路数字和模拟音频解嵌；
■ 全面支持4K@60Hz 4:4:4信号，兼容HDCP2.2；
■ 输出端支持4K信号缩放到1080P再输出；
■ 支持HDR、HDR10+、Doblby Vision、HLG 和 3D；
■ 支持 HDMI 常见的音频格式，包括LPCM、Dolby TrueHD、DTS-HD Master Audio等；
■ 支持 ARC 音频回传到S/PDIF口输出；
■ 支持 EDID 管理功能；
■ 支持前面板按键、IR、RS232、TCP/IP 控制；
■ 所有端口有完善的 ESD 静电保护；
■ 带锁扣的分体式电源，支持掉电记忆功能；
■ 标准1U高度,1/2 U宽；

MH-B44AE
可管理信号	HDMI、DVI、内嵌音频、HDCP2.2、HDCP 1.4
数据带宽	TMDS 每通道最高 6Gbps
色彩空间	RGB，YCbCr 4:4:4/4:2:2/4:2:0
色深	8 bit，10 bit，12 bit
支持分辨率	输入480P 至 4096x2160P@60Hz，输出 720P 至 3840x2160@60Hz
传输距离(24AWG)	4K@60 ≥ 5米，4K @30 ≥ 10米，1080P@60 ≥ 15米
多媒体接口	视频 - 输入 HDMI Type-A(母座)，输出 HDMI Type-A(母座) 音频 - 输入无，输出 S/PDIF 数字同轴（母座） + 3.5模拟立体声（母座）
控制接口	RS232 - 3pin 凤凰座，波特率 9600，无校验位，8 数据位，1 停止位 LAN - RJ45(母座)，10/100Mbps 自适应，DHCP 或静态地址，默认IP：192.168.1.100 IR - 3.5 插孔(母座)
外观尺寸(WDH)	22010544mm
机柜安装	支持，标配挂耳
净重(裸机)	≈0.8kg
典型功耗	1.56 至 10W
散热方式	被动式
电源	DC 12V/2.5A（5.5*2.1MM母座），分体式外置电源，AC100–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 60℃( -4℉ 至 140℉)，工作 0℃ 至 40℃( 32℉ 至 104℉)
环境湿度	存储 20% 至 90% (无凝露)，工作 20% 至 90% (无凝露)
工作噪音	零噪音
材质颜色	金属外壳，黑色
符合认证	CE、FC、RoHS
