8x8 HDMI2.0 矩阵-玩视 VANCSYS

产品简介

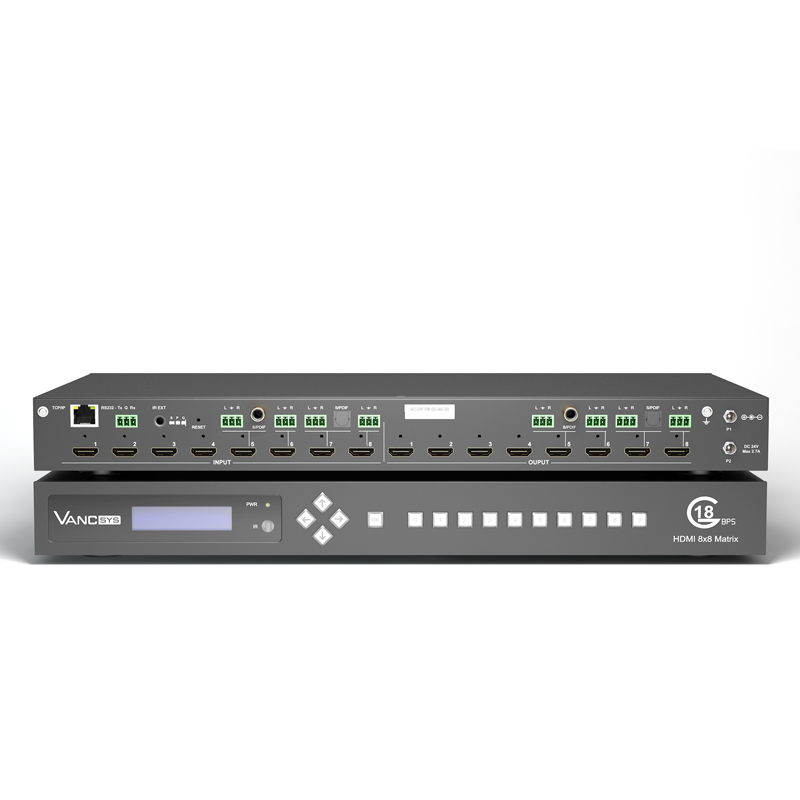

MH2-B88AE 一款4K音视频切换矩阵，可管理最多 8 路输入和 8 路输出。

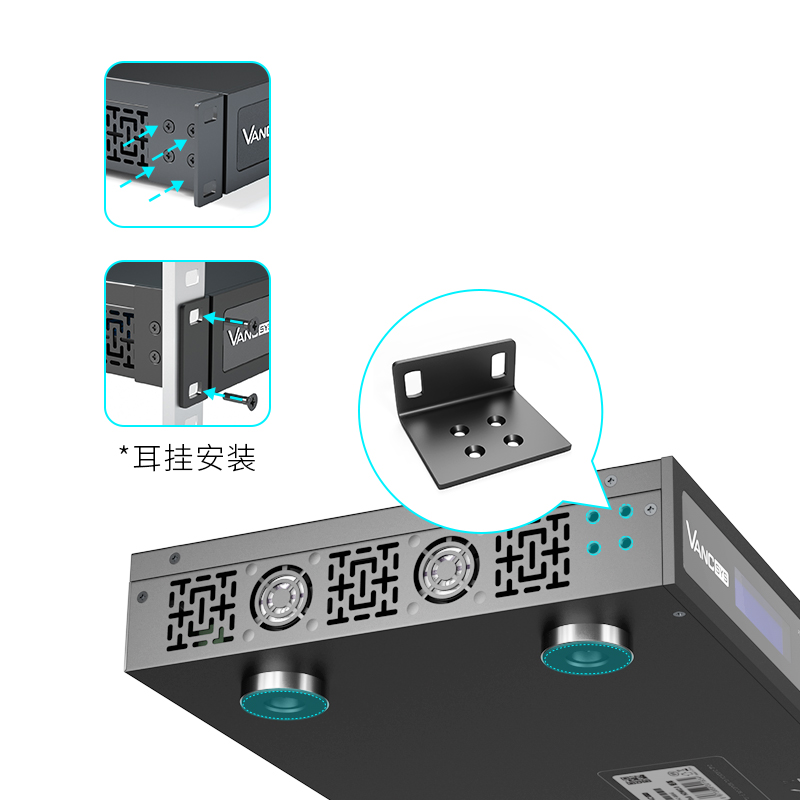

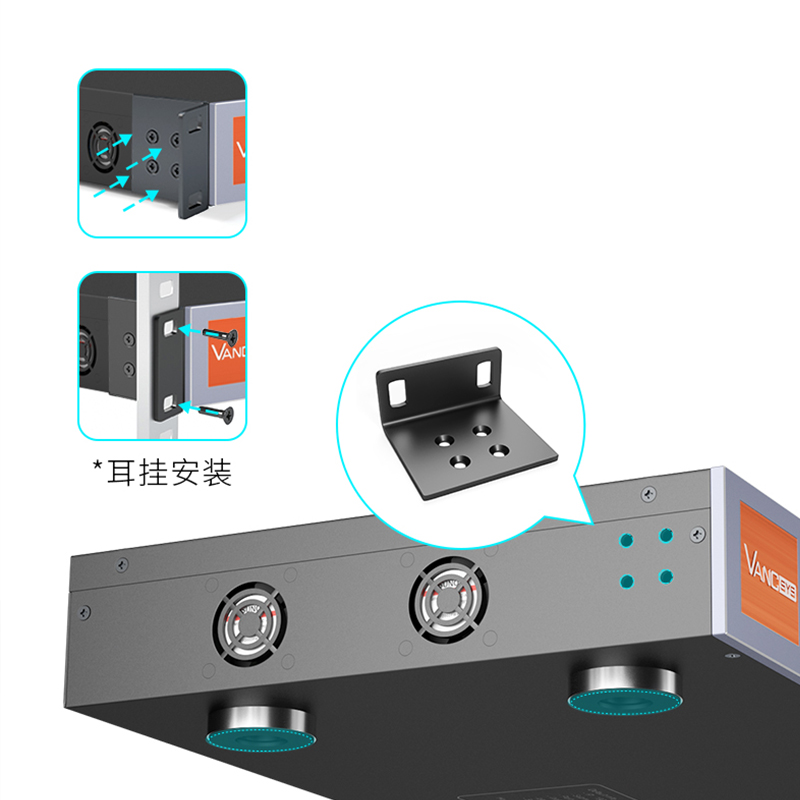

支持最高HDMI2.0 18G 4K@60Hz 4:4:4 分辨率，每个输出口都可以将 4K 视频缩放到 1080P 输出。提供4路外置模拟和2路数字音频输入以及4路外置模拟和2路数字音频输出，模拟输出音量可调。支持CEC指令注入。支持ARC，可将ARC音频解嵌为模拟或S/PDIF数字音频。采用标准1RU机架式安装，安装耳朵可拆卸。内置WEB服务器，用户切换页面与系统配置页面独立。具备双电源冗余，任一电源掉电自动无缝转换。

产品特性

■ 支持8进8出 HDMI2.0 最高18Gbps 4K@60Hz 4:4:4信号管理，支持HDR、HDR10+、Doblby Vision、HLG 和 3D，兼容HDCP2.2/1.x；
■ 各输出端支持4K信号转为1080P输出；
■ 支持HDMI常见的音频格式，包括LPCM、Dolby TrueHD、DTS-HD Master Audio等；
■ 支持外置模拟和数字音频输入输出，模拟输出音量可调；
■ 外置音频信号输入输出不受视频信号连接状态限制；
■ 支持ARC返回音频，可解嵌为模拟、数字同轴或数字光纤音频输出；
■ 支持CEC指令注入，支持高级EDID管理；
■ 前面板带LCD显示屏和带反馈指示灯的物理按键，支持按键菜单操作；
■ 支持WEB、IR、RS232、TCP/IP、Telnet、GPI控制，提供结构化控制指令；
■ 内置WEB服务，提供分离的用户切换和系统设置界面，支持自定义路径免登录操作；
■ 在WEB同一界面实时显示线缆连接状态、HDCP版本、色彩空间、色深、分辨率、音频格式、路由状态；
■ 支持主动和被动式状态侦测反馈，包括：设备运行状态、线缆连接状态、HDCP版本、色彩空间、色深、分辨率、音频格式、路由状态、场景预设；
■ 1RU高度，双电源冗余，电源无缝转换，支持掉电记忆；

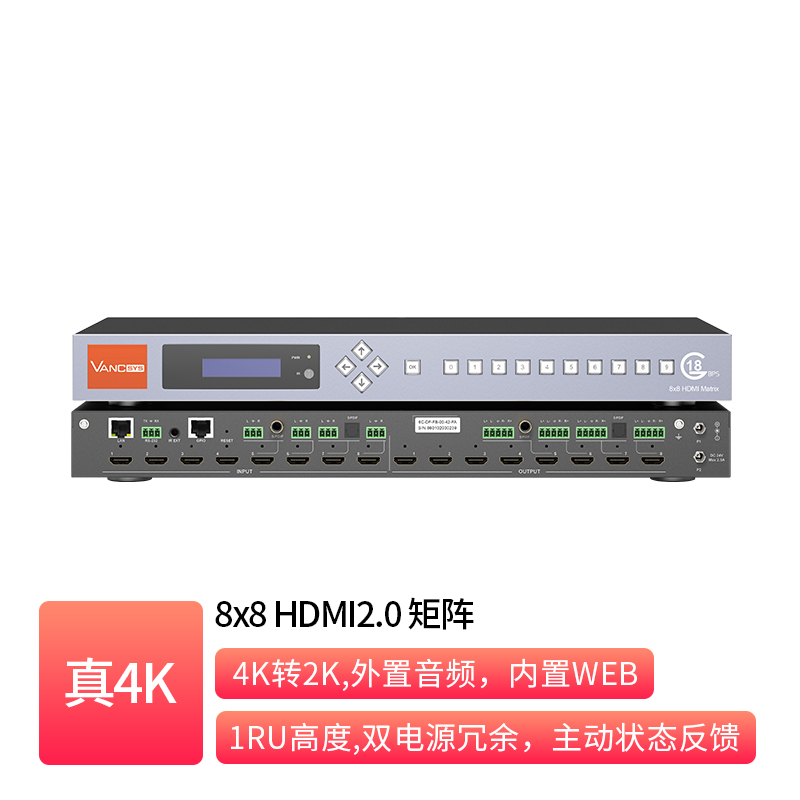

8x8 HDMI2.0 矩阵 MH2-B88AE
信号规模	8 输入(HDMIx8 / Audiox4), 8 输出(HDMIx8 / AUDIOx4)
数据带宽	18Gbps, TMDS 每通道最高6Gbps
视频类型	HDMI2.0b, HDMI1.4, HDMI1.3, DVI1.0, HDCP2.2和HDCP1.x
视频特性	分辨率: 最高4K@60Hz, 1080P@120Hz 3D 色彩空间: RGB, YCbCr 4:4:4/4:2:2/4:2:0 色彩深度: 8bit, 10bit, 12bit,16bit 高动态: HDR10, HDR10+, Dolby Vision, HLG
音频类型	HDMI: LPCM 2/5.1/7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X SPDIF: LPCM 2.0,LPCM5.1, Dolby Digital / Plus, DTS 模拟: PCM2.0
扩展特性	4K->2K: 各输出端支持（仅3840x2160 to 1920x1080）模拟音频: 输入端加嵌，输出端解嵌 ,输出音量可调 S/PDIF音频: 输入端加嵌，输出端解嵌 ARC: 解嵌 CEC: 指令嵌入 EDID: 21组工厂预设, 8组用户自定义, 8组复制HDMI输出
按键接口	面板: 按键x15(前), LCD x1(前), IR接收窗x1(前), 电源指示灯x1(前) 视频入: HDMI Type-A 19针脚母座x8 视频出: HDMI Type-A 19针脚母座x8, 音频入: 3针脚凤凰端子x4, S/PDIF同轴母座x1, S/PDIF光纤母座x1 音频出: 5针脚凤凰端子x4, S/PDIF同轴母座x1, S/PDIF光纤母座x1 IR: 3.5 母座x1 RS232: 3针脚凤凰端子x1, 默认波特率9600,N,8,1 GPI: RJ45母座x1，仅支持接收干触点信号 LAN: RJ45母座x1, 10/100Mbps自适应, DHCP或静态, 控制口默认 IP 192.168.1.100
外观尺寸(WDH)	不带机柜安装耳朵44020045mm，带机柜安装耳朵48320045mm
机柜安装	支持，1RU
净重(裸机)	≈2.8kg
电源功耗	空载≈25W，满载≈43W
散热方式	主动式风扇散热
电源	DC 24V / 2.5A 冗余双电源接口，分体式外置电源
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	工作0℃至40℃( -32℉至104℉), 存储-20℃至60℃( -4℉至140℉)
环境湿度	20%至90% (无凝露)
工作噪音	≤48dB，(距离一米处)
材质颜色	金属黑色机框，玩视灰铝合金前面板
符合认证	CCC, CE, CF, RoHS
