产品简介

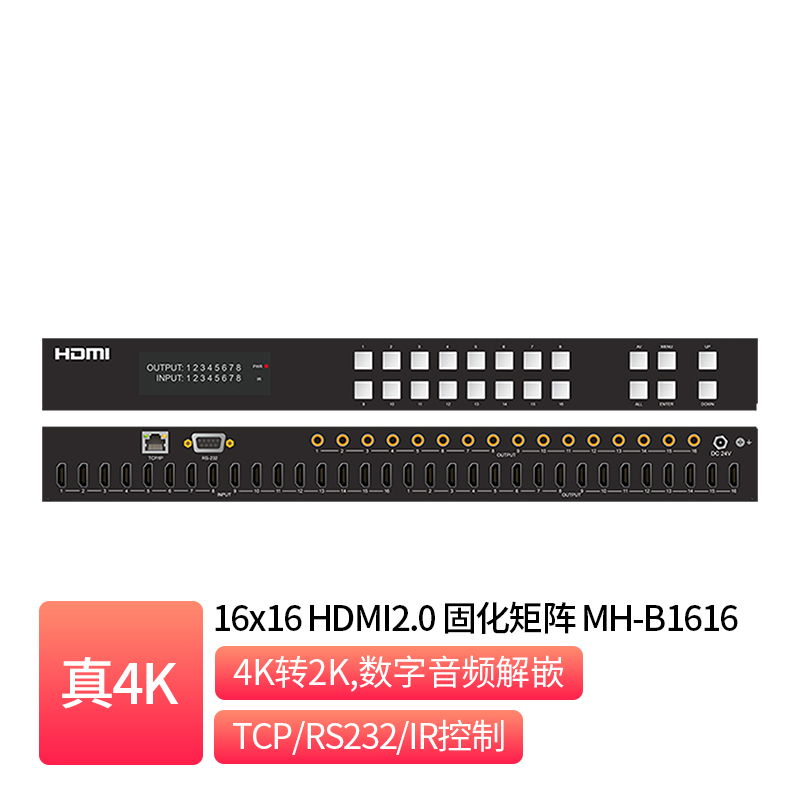

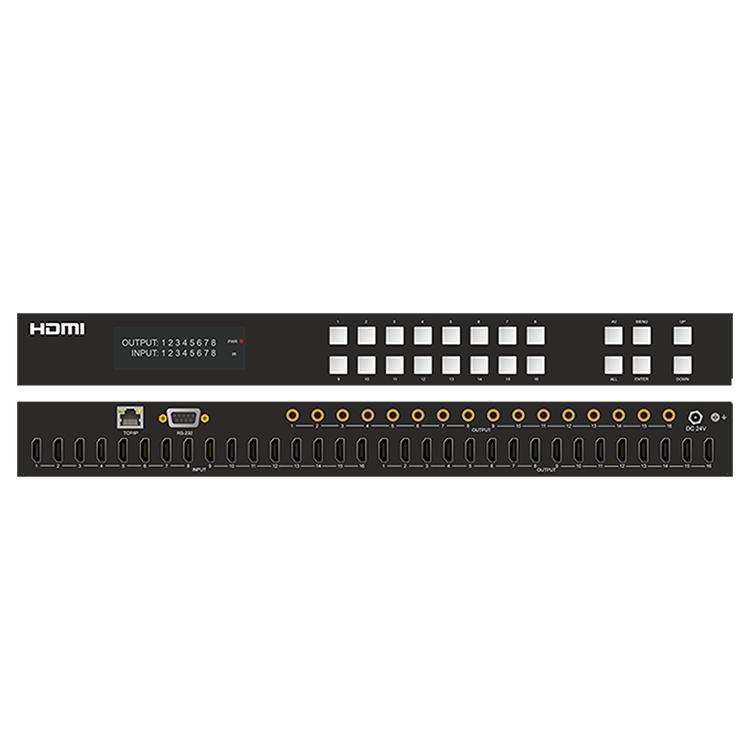

MH-B1616 是一款 HDMI 2.0 4K 信号 16 进 16 出的视频切换矩阵。
可管理最多 16 路输入和 16 路输出信号，支持最高 HDMI2.0 4K@60Hz 4:4:4 真 4K 分辨率，每个输出口都可以将 4K 视频缩放到 1080P 再输出。矩阵能在输出端将 HDMI 内嵌音频解嵌为 S/PDIF 同轴数字输出。当开启 ARC 音频时，矩阵可以将返回音频从 S/PDIF 数字同轴接口解嵌输出。产品适用于有 4K 和 2K 设备混用的场所，也同样适用于需要分开使用视频和音频的场所。

产品特性

■ 支持 16x16 路输入输出信号的管理和路由
■ 支持 HDMI 2.0b，HDCP 2.2 和 HDCP 1.4 标准支持视频格式达到 4K@60Hz 24bit RGB/YCbCr4:2:2, 4K@60Hz 12bit YCbCr4:2:0
■ 支持 RGB，YCbCr4:4:4, YCbCr4:2:2 和 xvYCC 色空间之间的转换
■ 支持 HDR10+、Dolby Vision、 HLG 和 3D
■ 输出端支持 4K 信号缩放到 1080P 输出
■ 支持最高 PCM7.1 通道的 HDMI 常用格式音频数据，如 LPCM、 Dolby TrueHD、 DTS-HD、 Master Audio、Dolby Atmos 等
■ 支持 HDMI 剥离音频通过 S/PDIF 数字同轴输出
■ 支持 CEC 和 ARC 音频回传功能，支持 EDID 管理功能
■ 前面板带 LCD 显示屏，支持按键菜单操作、应用程序、WEB、IR、RS232、TCP/IP 控制
■ 所有端口有完善的 ESD 静电保护
■ 带锁扣的分体式外置电源

MH-B1616
可管理信号	HDMI、DVI、内嵌音频、HDCP2.2、HDCP 1.4
数据带宽	TMDS 每通道最高 6Gbps
色彩空间	RGB，YCbCr 4:4:4/4:2:2/4:2:0
色深	8 bit，10 bit，12 bit
支持分辨率	输入480P 至 4096x2160P@60Hz，输出 720P 至 3840x2160@60Hz
传输距离(24AWG)	4K@60 ≥ 5米，4K @30 ≥ 10米，1080P@60 ≥ 15米
多媒体接口	视频 - 输入 HDMI Type-A(母座)，输出 HDMI Type-A(母座) 音频 - 输入无，输出 S/PDIF 数字同轴（母座）
控制接口	RS232 - DB9 孔(母座)，波特率 9600，无校验位，8 数据位，1 停止位 LAN - RJ45(母座)，10/100Mbps 自适应，DHCP 或静态地址，默认IP：192.168.1.100
外观尺寸(WDH)	不带机柜安装耳朵44020044mm，带机柜安装耳朵48320044mm
机柜安装	支持，1RU
净重(裸机)	≈3.1kg
典型功耗	1 至 77W
散热方式	主动式风扇散热
电源	DC 24V/3.75A（5.5*2.1MM母座），分体式外置电源，AC100–240V，50/60Hz
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
环境温度	存储 -20℃ 至 60℃( -4℉ 至 140℉)，工作 -10℃ 至 45℃( 14℉ 至 113℉)
环境湿度	存储 20% 至 90% (无凝露)，工作 20% 至 90% (无凝露)
工作噪音	≤ 36DB
材质颜色	金属外壳，黑色
符合认证	CE、FC、RoHS

用户手册

MH-B1616 产品中文说明书【会员下载】
