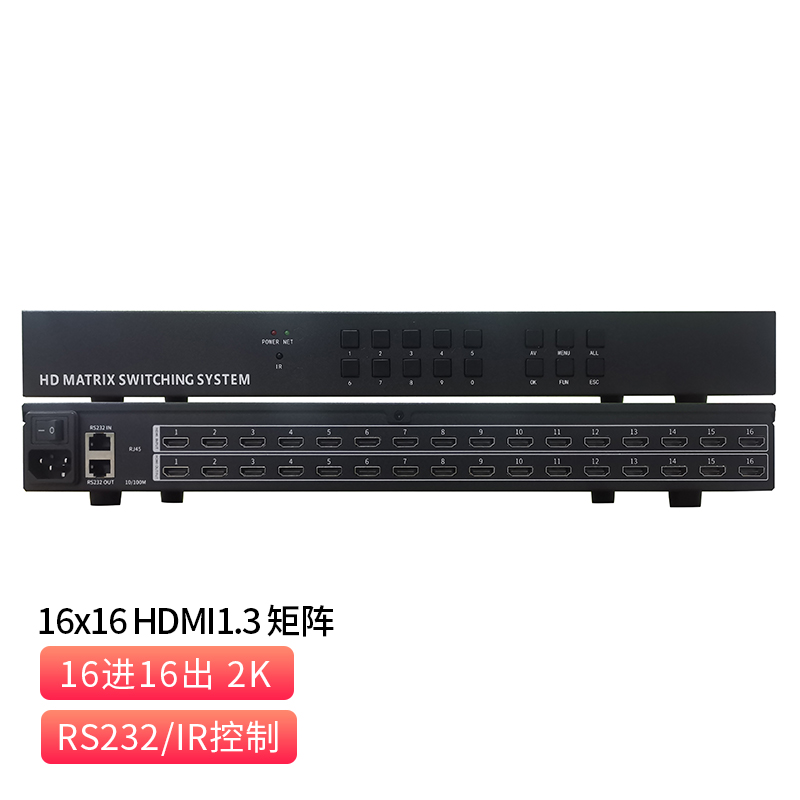

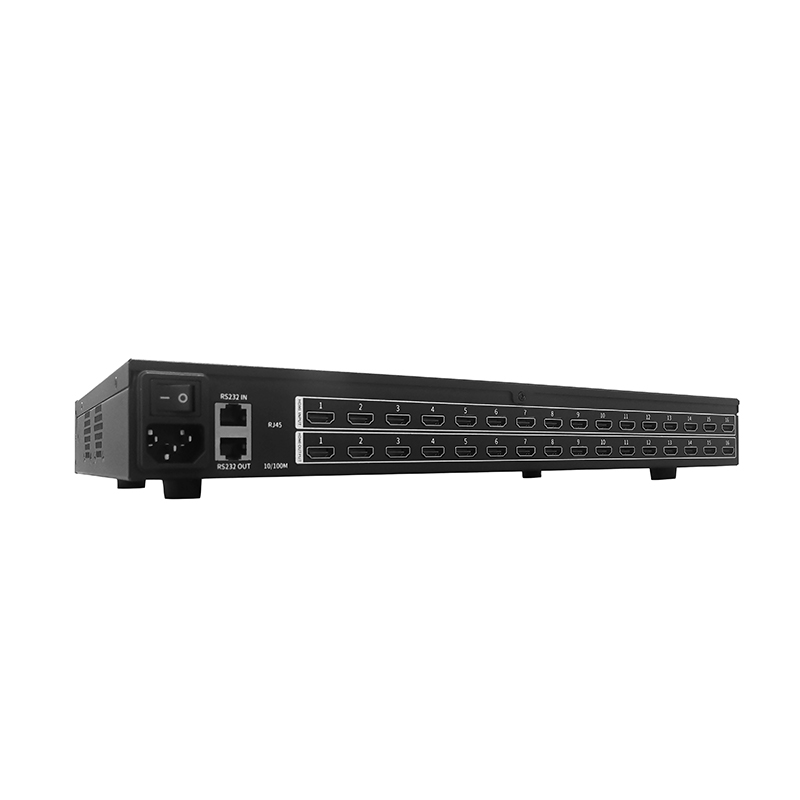

16x16 HDMI1.3矩阵 - MH-B1616-1

产品详情
规格参数
资料下载

产品简介

MH-B1616-1 是一款 HDMI 1.3 2K 信号 16 进 16 出的视频切换矩阵。
支持 16 路 HDMI 输入，16 路 HDMI 输出，支持 HDMI1.3 标准，分辨率可达 1920x1200@60Hz。支持 HDCP，支持 EDID 透传，支持音视频同步切换。

产品特性

1, 支持 16x16 路输入输出信号的管理和路由
2, 支持 HDMI1.3, HDCP 1.3
3, 支持视频格式达到 1920x1200P@60Hz
4, 支持 24/30/36bit 深色技术
5, 支持 PCM2.0/5.1/7.1CH 音频
6, 带物理切换按键，支持IR、RS-232 控制
7, 支持 EDID 透传
8, 所有端口有完善的 ESD 静电保护
9, 内置电源

参数规格
HDMI 兼容	HDMI 1.3
HDCP 兼容	HDCP 1.3
信号带宽	6.75Gbps，每通道2.25Gbps
分辨率	最高1920x1200P@60Hz_24Bit、1920x1080P@60Hz_36Bit
信号接口	输入 16 x HDMI Type-A(母座) 输出 16 x HDMI Type-A(母座)
控制接口	1路RS-232，9针公母D型接口、1路IR
外观尺寸	带垫脚：44022160mm 不带垫脚：44022150mm
机柜安装	支持，1.3U
净重	净重2.5kg
电源功耗	空载：10W 满载：25W
电源	100AC-240AC,50/60Hz
ESD保护	±8kV ( 空气放电), ±4kV ( 接触放电)
环境温度	工作0℃至40℃ ( 32℉至104℉ ), 存储-20℃至60℃ (-4℉至140℉ )
环境湿度	10% 至90% ( 无凝露)
材质颜色	金属外壳，黑色
符合认证	CE, FC, RoHS
