产品简介

EB-P31AR-1T7-3 是一款支持 HDMI1.4、DP1.2、VGA+音频信号带通过单根双绞线最远70 米传输的发送面板。
面板支持DP、VGA 和模拟音频转换为 HDMI，自动切或手动切换信号。最高支持 HDM1.4 4K@30Hz 4:4:4 最远 40 米传输，1080P@60Hz 信号最远 70 米传输。支持双向 RS232 同步传输以及远程供电，支持 HDMI 常用内嵌音频格式，如：LPCM, Dolby TrueHD, and DTS-HD Master Audio。

产品特性

■ 标准 HDBaseT 技术，支持 HDMI、DP、VGA 和模拟音频接入，4K 最远 40米，1080P 最远 70 米传输
■ 插入信号自动切换或手动切换
■ VGA 信号最高 1920x1200，在面板端数字化
■ HDMI 和 DP 最高支持 4K@30Hz 4:4:4
■ 支持最高 7.1 通道内嵌数字音频，如：LPCM, Dolby TrueHD, and DTS-HD Master Audio 等
■ 即插即用，无需额外设置
■ 标准 86 型底盒安装
■ 支持双向 RS232 同步传输
■ 支持本地 DC 24V 或 PoC 远程受电

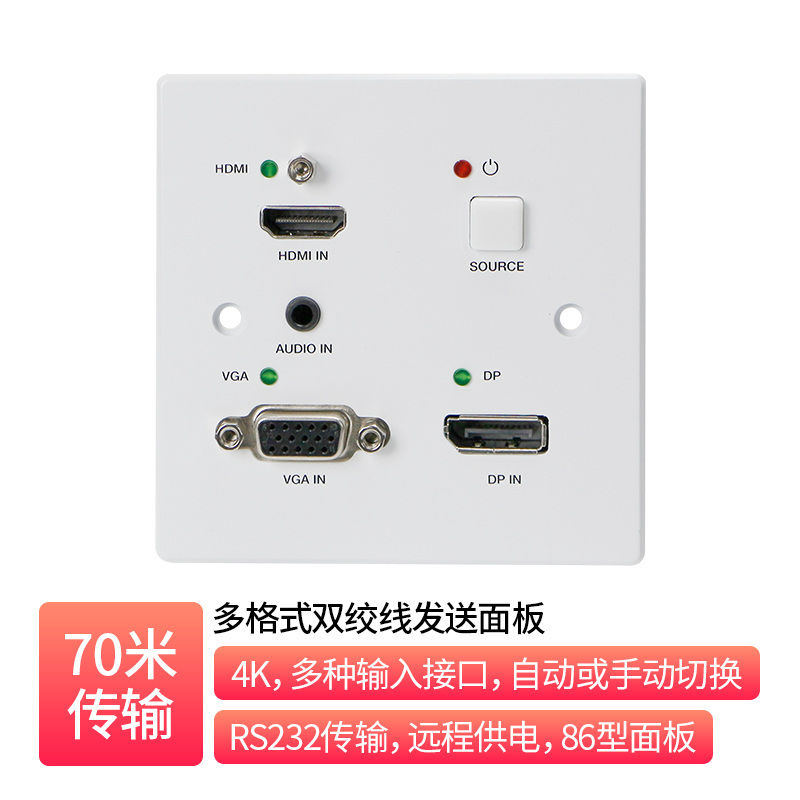

多格式双绞线发送面板
HDMI兼容	HDMI 1.4
HDCP兼容	HDCP 1.4
HDMI/DP视频宽带	10.2Gbps
HDMI/DP视频分辨率	高达4K2K@30Hz YCbCr 4:4:4
VGA视频分辨率	高达1920x1200@60Hz
颜色空间	RGB, YCbCr 4:4:4, YCbCr 4:2:2
颜色深度	8-bit (4K2K@30Hz)
HDMI/DP音频格式	LPCM, Dolby Digital/Plus/EX, Dolby True HD, DTS, DTS-EX,DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD
VGA音频格式	LPCM2.0 / 48KHz
静电保护	±8kV (空气放电) , ±4kV (接触放电)
连接

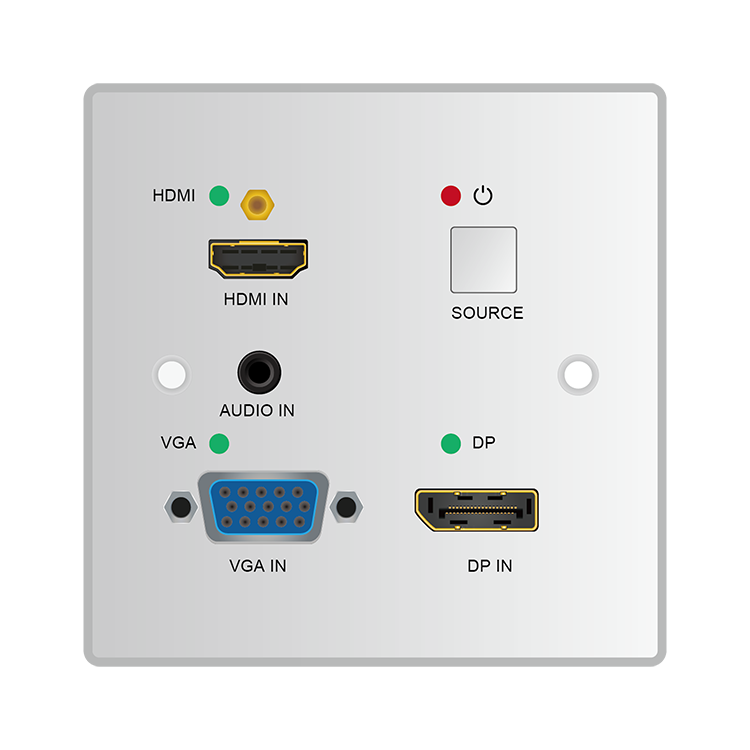

发射器	输入端口: 1x HDMI Type A [19-pin母口] 1x VGA [15-pin母口] 1x DP [标准尺寸母口] 1×AUDIO IN [3.5mm Stereo Mini-jack] 输出端口: 1x HDBaseT Out [RJ45] 控制端口: 1x RS-232 [凤凰端子]
机身
外壳	铝壳-前面板铁壳-后面板
颜色	白色-前面板黑色-后面板
尺寸	86mm (长) × 86mm (宽) × 41mm (高)
重量	205g
供电电源	24VPoc(注意：仅限接收器给发射器提供24VPOC供电)
电源功耗	5W
操作温度	0°C ~ 40°C / 32°F ~ 104°F
储存温度	-20°C ~ 60°C / -4°F ~ 140°F
相对湿度	20~90% RH (无凝结)
