产品简介

NH-BJ12ARU-1T 是一款基于 1G 以太网，采用 JPEG 2000 技术的结构化超高清信号编码器。

支持最高输入 4K@60 4:4:4 信号和 USB2.0 KVM。提供最高 4K60 4:4:4 的 HDMI 环路输出和 JPEG 2000 格式 IP 流以及H.264、H.265 格式的 IP 流。同时提供 H.264、H.265、抓图三种回显方式，支持PoE供电。

可以与 NH-BJ11ARU-1R 4K 结构化解码器配对使用，也可以配合 NG-CTL100A 4K 结构化同步器连接 1G IP 交换机完成大规模复杂的音视频及控制信号路由。

配套 NG-HCTL800 结构化控制主机可以以所见即所得的方式对视频系统进行可视化管理，还可将环境设施融入可视化系统进行智能集中控制管理。

产品特性

■ 基于 1G 以太网信号交换，兼容HDCP2.2
■ 支持视频最高 4K@60Hz 4:4:4 输入
■ 带本地 HDMI 环路输出
■ 同时提供多种回显：H.264、H.265、抓图
■ 支持同步传输视频、音频、IR、RS232(透传/指令注入) 和 USB2.0 信号
■ 支持单播、组播、虚拟矩阵功能
■ 支持最高7.1通道的 HDMI 常用音频数据，如 LPCM、Dolby TrueHD、DTS-HD、Master Audio、Dolby Atmos 等
■ 支持 EDID 管理功能
■ 支持智能组网，便于快速安装和部署
■ 支持控制盒、WEB、RS232、TCP/IP 控制
■ 支持第三方控制，开放控制协议
■ 所有端口有完善的 ESD 静电保护
■ 分体式外置电源或 PoE 远程供电

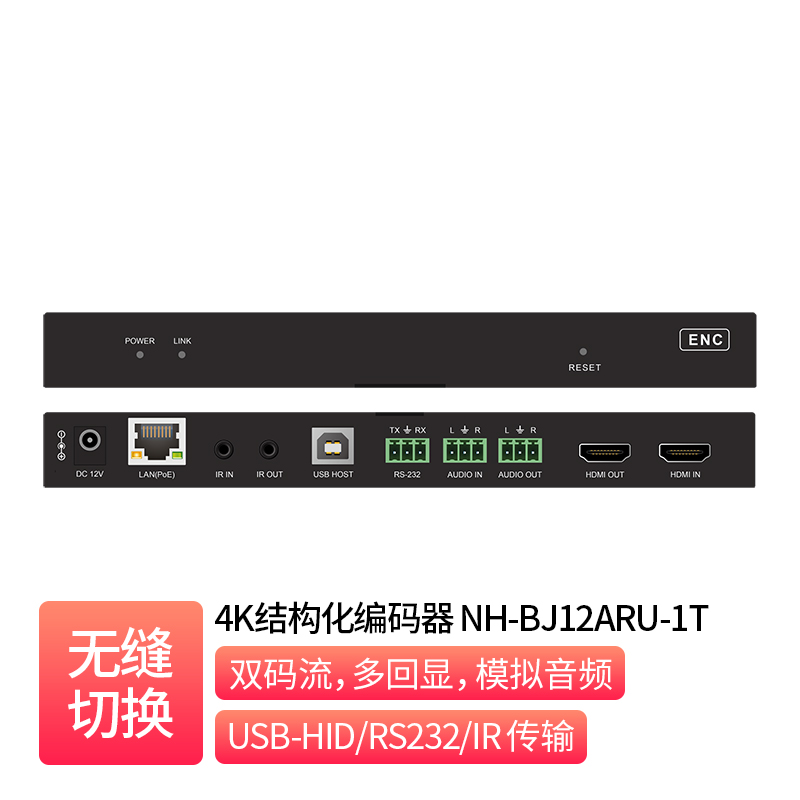

4K 结构化编码器 NH-BJ12ARU-1T
HDMI 兼容性	HDMI 2.0b
HDCP 兼容性	HDCP 2.2
视频带宽	18Gbps
视频编码标准	JPEG2000 / H.265 / H.264
视频网络带宽	1G
网络传输距离	100米（CAT5E/6/6A/7）
HDMI传输距离 *优质高速线缆	1080P60/15米, 4K30/10米, 4K60/5米
IR电平	12Vp-p
IR 频率	宽频 20k – 60kHz
视频分辨率	480i ~ 1080P@50/60Hz, 4K@24/30Hz, 4K@50/60Hz(输入)
色彩空间	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YUV 4:2:0
色彩深度	8bit, 10bit, 12bit
音频格式	LPCM 2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby, True HD, Dolby Atmos, DTS, DTS-96/24, DTS-EXDSD, DTS High Res, DTS-HD Master, DTS:X

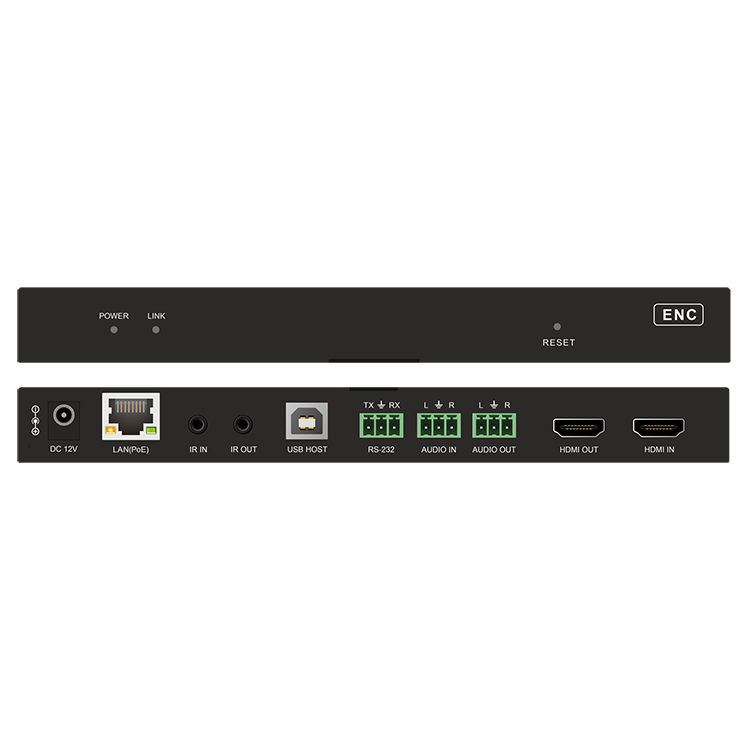

电气接口	1x 物理按键 1x HDMI 输入 [ Type-A, 19 针母座 ] 1x HDMI 输出 [ Type-A, 19 针母座 ] 1x Audio 输入 [ 3.81mm 3针凤凰座 ] 1x Audio 输出 [ 3.81mm 3针凤凰座 ] 1x LAN [ RJ45, 支持PoE ] 1x RS232 [3.81mm 3针凤凰座 ] 1x IR 输入 [ 3.5 耳机接口, 12V IR ] 1x IR 输出 [ 3.5 耳机接口, 12V IR ] 1x USB 主机[ Type-B, 4针母座 ]
外壳材质	金属外壳
颜色	黑色
尺寸	204mm[长] x 100mm[宽] x 21.5mm[高]
重量	≈509g
电源适配器	输入 AC100-240V 50/60Hz 输出 DC12V/1A [可锁定5.5/2.1 ]
功耗	≈8W
环境温度	工作 0℃ 至 40℃( 32℉ 至 104℉) 仓储 -20℃ 至 60℃( -4℉ 至 140℉)
环境湿度	20% 至 90% (无凝露)
散热方式	被动式散热(无风扇)
工作噪音	≤24dB，距机箱1米处测得
ESD保护	±8kV (空气放电) , ±4kV (接触放电)
符合认证	CE、FC、RoHS

用户手册

NH-BJ12ARU-1T 产品英文说明书【会员下载】
